Rideau à lanières PVC pour quai de chargement : guide technique

Les contraintes spécifiques du quai de chargement et de déchargement

Pertes thermiques et ruptures de la chaîne du froid

La zone de quai est, par nature, une interface entre deux environnements aux températures opposées. Lors de chaque opération de chargement ou de déchargement, la porte de quai reste ouverte plusieurs minutes, parfois plusieurs dizaines de minutes selon le volume à traiter. Sans séparation physique entre la zone de quai et le local de stockage, les échanges thermiques sont immédiats et massifs.

Dans les entrepôts frigorifiques et les plateformes de surgélation, ces ouvertures répétées provoquent une remontée en température à l'intérieur du local, obligeant les groupes frigorifiques à travailler en surrégime pour compenser. Sur un quai actif recevant une dizaine de camions par jour, le surcoût énergétique annuel est significatif. Dans les applications à température ambiante, le problème est d'ordre différent : courants d'air, poussières, insectes et humidité pénètrent librement, dégradant les conditions de stockage et, dans certains cas, la qualité des produits.

Risques mécaniques liés aux passages de chariots élévateurs

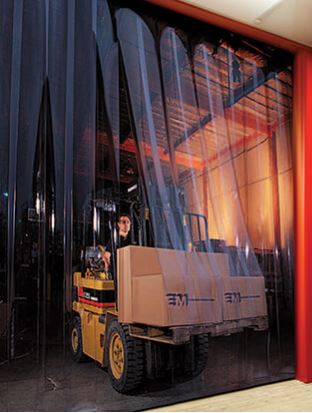

Le rideau de quai est l'un des équipements les plus sollicités mécaniquement d'un entrepôt. Les chariots à contrepoids, les transpalettes électriques et les gerbeurs le traversent à cadence soutenue, parfois avec des charges dépassant plusieurs tonnes. Chaque passage génère un contact physique avec les lanières : déflexion, frottement, impact ponctuel sur les fourches ou les flancs de la charge.

Un rideau dimensionné sans tenir compte de cette réalité se dégrade rapidement : déchirures longitudinales, déformation permanente à la base des lanières, perte d'étanchéité et remplacement prématuré. Le choix de l'épaisseur, de la largeur et du degré de chevauchement est directement conditionné par la nature et la fréquence du trafic.

Enjeux réglementaires et hygiène en environnement agroalimentaire

Les établissements soumis au règlement CE 852/2004 (paquet hygiène) doivent démontrer que leurs locaux de manipulation et de stockage sont protégés contre toute source de contamination extérieure. Les quais de déchargement sont explicitement identifiés comme des points d'entrée potentiels pour les nuisibles, la poussière et les contaminants biologiques.

Un rideau à lanières PVC correctement configuré, avec chevauchement assurant la continuité de la barrière, satisfait à cette exigence. La facilité de nettoyage du matériau — les lanières PVC sont compatibles avec les détergents et désinfectants courants en industrie agroalimentaire — constitue un argument supplémentaire lors des audits IFS ou BRC.

Pourquoi le rideau à lanières PVC répond aux exigences du quai

Performances thermiques et étanchéité par le chevauchement

Sans chevauchement, des interstices se forment inévitablement entre les lanières, en particulier en partie basse du rideau où le poids propre des lanières et les déformations répétées créent des espaces suffisants pour laisser passer l'air. La barrière thermique n'est alors pas assurée.

Le chevauchement (overlap) résout ce problème en superposant les lanières sur une fraction de leur largeur. Il supprime les interstices et crée une barrière continue. La masse PVC supplémentaire en zone centrale contribue par ailleurs à réduire les transferts thermiques : la conductivité du matériau étant de 0,16 W/m·K (ASTM C 177), chaque épaisseur additionnelle renforce la résistance thermique globale du rideau.

Résistance mécanique aux chocs de chariots et passages répétés

L'allongement à la rupture de 340 % illustre le comportement viscoélastique du PVC souple : au lieu de se déchirer sous l'impact, la lanière se déforme, absorbe l'énergie et revient à sa position initiale. Ce mécanisme explique la durabilité du rideau face aux passages répétés d'engins, à condition que l'épaisseur soit adaptée à l'intensité du trafic.

Transparence et sécurité visuelle des opérateurs

La transmission lumineuse de 85 % (ASTM D 1003) des lanières standard transparentes permet aux opérateurs de voir à travers le rideau avant de le franchir. Cette propriété est essentielle sur un quai où chariots élévateurs et piétons se croisent en zone réduite. La visibilité à travers le rideau contribue à la prévention des accidents de circulation interne, conformément aux recommandations de l'INRS sur la coactivité piétons-engins.

Dans les configurations où la transparence n'est pas souhaitée (séparation de zones de travail, confidentialité des stocks), des lanières opaques à transmission lumineuse nulle sont disponibles, sans modification des propriétés mécaniques ou thermiques.

Critères techniques de sélection pour une application quai

Épaisseur et largeur des lanières selon le trafic

Le dimensionnement d'un rideau de quai repose sur deux paramètres mécaniques principaux : l'épaisseur des lanières et leur largeur. Ces deux variables déterminent la surface de contact entre lanières adjacentes, la rigidité de l'ensemble et sa résistance aux impacts latéraux.

• Trafic piéton uniquement ou transpalettes légers : lanières 2 mm × 200 mm. Souplesse maximale, passage facile, usage adapté aux quais à faible fréquentation.
• Chariots à contrepoids ou trafic modéré à intensif : lanières 3 mm × 300 mm. Rapport souplesse/résistance adapté à la majorité des quais industriels standards.

Variantes grand froid et ignifugées

La variante rideau à lanières PVC grand froid est formulée pour conserver ses propriétés mécaniques et sa souplesse jusqu'à -25 °C en utilisation continue. La température de rupture au froid est repoussée à -40 °C (ISO 8570), ce qui la rend adaptée aux quais de déchargement de plateformes surgélation où les cycles ouverture/fermeture exposent le rideau à des variations thermiques brutales.

La variante lanières PVC ignifugées est classée Euroclass B-S3,D0 et classe M1 française. Elle est prescrite dans les environnements soumis à des risques d'incendie identifiés, dans les entrepôts classés ICPE ou dans les bâtiments imposant des matériaux de catégorie M1 pour les équipements de séparation de locaux. Sa résistance au déchirement est de 65 N/mm et sa contrainte à la rupture de 20 N/mm², supérieures aux valeurs standard.

Pose et dimensionnement sur mesure : points de vigilance

La fabrication sur mesure permet d'adapter le rideau aux dimensions exactes de chaque baie de quai, y compris les ouvertures non standard héritées de bâtiments anciens ou les configurations avec montants intermédiaires. La longueur des lanières, le degré de chevauchement et le type de rail de fixation sont définis à la commande.

Comparatif : rideau à lanières PVC vs autres solutions de fermeture de quai

Le rideau à lanières PVC et la porte sectionnelle sont souvent complémentaires sur un même quai : la porte sécurise l'ouverture hors exploitation, le rideau assure la continuité de la barrière thermique pendant les opérations.
